MM-L300A

レーザ溶接における品質管理の新提案!proimages/02_Laser_Markers/01_Fiber_Laser_Marker/ML-7323DL_7353DL/icon_new.jpg

インプロセスでのモニタリングが可能!





ラインナップ初となるシングルモードモデル。

シングルモードはガウシアン(正規)分布のビームプロファイルを形成します。
小径ファイバーの使用により熱影響が少なく、マルチモードと比較し細く深い溶け込みが得られます。
溶接用途に加え切断用途のニーズも見込まれます。
電子部品や電池関連部品に用いられる精密溶接に適しています。



▶ 特長

  • ◆ 高分解能

    専用センサーと組み合わせ、最小分解能1μsでのモニタリングが可能。CW(連続)発振のみならず、パルス発振にも対応します。

  • ◆ 比較判定

    良品データと不良品データとを比較判定可能。インラインでの良否判定に活用できます。※事前検証が必要です。



proimages/01_Laser_Welders/08_Laser_Inline_Monitor/MM-L300A/mml300a_jp01.jpg



  • ◆ 軽量コンパクトデザイン

    業界最小クラスの軽量コンパクト設計。製造ラインへの組み込み時も、設置スペースを削減します。

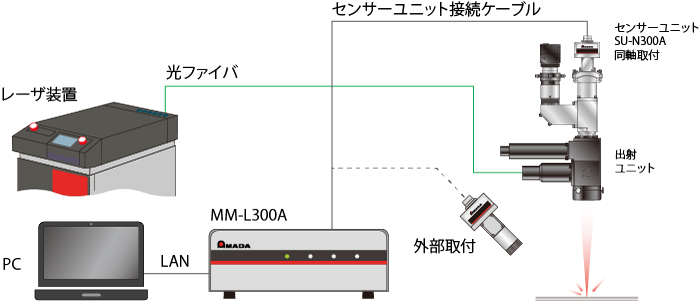

  • ◆ 2つの取り付け方法

    専用センサーを当社製CCD付き出射ユニットに同軸で取付可能。また、外付けでもご使用頂けます。

  • ◆ 簡単操作

    付属の専用操作ソフトをインストールしたPCと接続するだけで、条件設定及びデータ保存が可能。



  ▶ 商品の仕様をご紹介します。

機種名 MM-L300A
本体 寸法 230(W)×243(D)×89(H) ※コネクタ除く
入力電源電圧 単相AC100~240V ±10% 50/60Hz
消費電力 15W以下
外部制御インターフェース 入出力:D-sub15 pin メス
入力チャンネル 1チャンネル
最小分解能 1μs
測定範囲 1μs~999sec
判定機能 解析 波形
判定 上下限
動作周囲温度 0~40℃(結露なきこと)
動作周囲湿度 85%RH以下(結露なきこと)
センサー 寸法 50(W)×35(D)×96(H) ※コネクター除く
50(W)×35(D)×106(H) ※フィルター搭載時、コネクター除く
ガイド光 グリーンLED(λ=約525nm)
動作周囲温度 0~50℃(結露なきこと)
動作周囲湿度 85%RH以下(結露なきこと)

※仕様及び外観は予告なく変更する場合がありますので、あらかじめご了承下さい。



 ▶ 商品の外観図、サイズをご紹介します。 (単位:mm)
