【NEW】焊接監測器MM-123B
▶ 產品特色

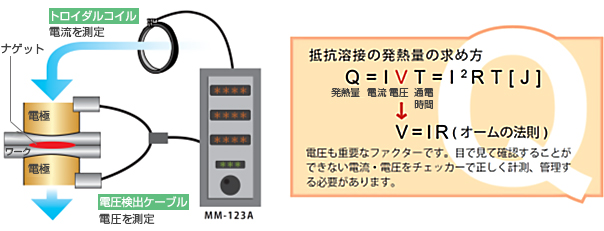

1.輕巧且多功能型監測器：
[NEW!] 追加電壓檢測功能！也可同時監測電流。
將影響焊接的重要因素有效管理，提升焊接品質管理。
2.測量準確度再提升：
採用符合ISO17657標準的環型線圈，在全測量條件下可進行符合ISO17657標準的有效值運算。
也可選擇以往的相加平均有效值運算。
3.測量準確度再提升：
可直接在屏幕上操作，將焊接品質的參數以最大4波形/10項目顯示・判斷。通過5.7英寸彩色觸控屏的菜單選擇方式進行簡單操作。
4.可對應各種焊接機：
單相交流式、直流·交流逆變式、晶體管式、電容式等焊接機。
5.上下值判斷：
依照基準數值可設定上下限值。
可檢測出焊接不良造成測量基準值劇變等狀況。
6.長時間測量：
最長可達到3000ms，不只點焊、也適合應用在加熱加壓接合上。
7.通訊功能：
Ethernet(TCP/IP)可實現雙向或單向通訊，可用PC將主機輸出的監測數值及異常數值做集中管理。
雙向通訊功能，可進行各種設定及條件的輸入和讀取。

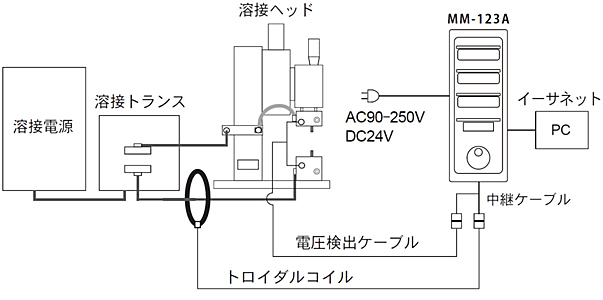

❖機器構成範例
▶ 規格
◆ MM-123B
|
型號 |
MM-123B |
||
|
測定規格 |
電流 |
檢測範圍 |
0.100～2.000kA / 1.00～20.00kA / 10.0～200.0kA |
|
檢測項目 |
最大值 / 實效值※ / 相加平均實效值 |
||
|
電壓 |
檢測範圍 |
0.30～6.00V / 1.0～20.0V |
|
|
檢測項目 |
最大值 / 實效值 / 相加平均實效值 |
||
|
通電時間 |
檢測範圍 |
檢測時間 最多3秒(交流) / 2秒(直流) |
|
|
判定 |
電流 / 電壓 / 通電時間 |
上下限值31條件 |
|
|
無通電檢測 |
可 |
||
|
主機規格 |
顯示方法 |
顯示4行數字(7段LED) |
|
|
檢測方法 |
感應線圈、電壓檢測線(選配品) |
||
|
電源 |
單相AC90～250V(50/60Hz) / DC24V ±10% |
||
|
消耗電力 |
12W |
||
|
外部數據輸出 |
Ethernet(傳輸控制協定：TCP/IP) |
||
|
工作環境溫度・濕度 |
0～45℃ / 濕度90%以下(不會結露) |
||
|
輸送、保管溫度・濕度 |
-10～55℃ / 濕度90%以下(不會結露) |
||
|
尺寸・重量 |
70(W)×248(D)×187(H) 不含凸起物 / 大約2kg |
||
※ 符合ISO17657標準

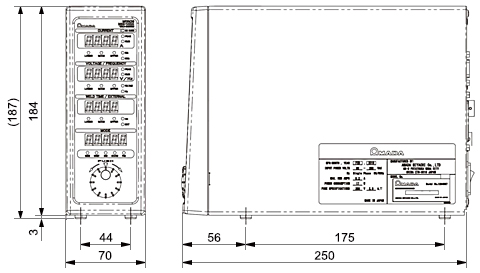

▶ 產品的外觀及尺寸 （單位：mm）
