雙頻道型 MD-C2000B
▶ 產品特色
1.焊接電流上升速度快，與舊機相比提高了4.5倍，實現了短時間內高品質焊接。
2.不需要焊接變壓器，焊接電流由晶體管式電源直接控制。
3.有「定電流」、「定電壓」、「定電流・定電壓」三種控制方式可供選擇。
4.內置檢測功能，在正式通電流之前可以用檢測電流對工件的有無、以及工件的狀態進行確認。
5.極性切換型（MD-B4000B/2000B），解決了帕爾帖效應（極性效應），可獲得較均勻的焊接效果。
6.有兩個頻道，通過時間差焊接降低了成本並實現了小型化。

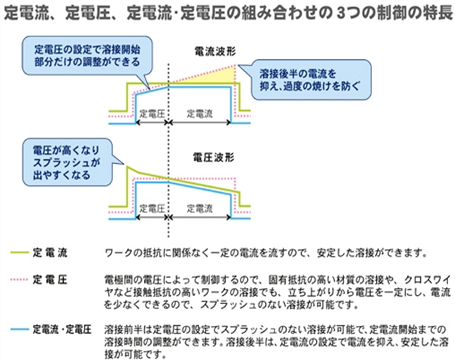

▶ 定電流、定電壓、定電流・定電壓的組合方式有三種特色
.png "proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/01_Transistor-controlled_welding_power_supply/MDA-8000B_MDA-4000B_MDA-1000B/MDA-8000B_JP (2).png")
❖因為定電壓設定，所以焊接開始後可以做部分調整。
❖控制後半部的焊接電流，防止過度焊接。
❖電壓變高，容易出現起伏變化。
【定電流】
不管負載阻抗變化會自動調整電壓以維持供應一定的電流。達成穩定的焊接作業。
【定電壓】
不管負載阻抗變化會自動調整電流以維持供應一定的電壓。就算是高抵抗材質或是交叉焊接等具有高抵抗的焊接作業，也能使電壓保持穩定、少電流，達到無起伏變化的焊接。
【定電流・定電壓】
焊接前半部時，因定電壓設定所以不會造成起伏變化。從定電流開始可以調整焊接時間，焊接後半部，因定電流設定可以控制電流，達成穩定的焊接。

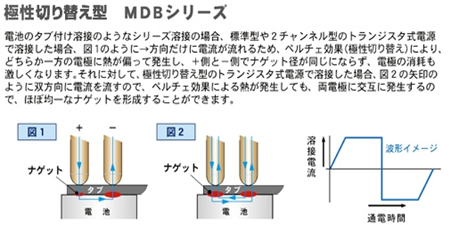

▶ 極性切換型MDB系列
.png "proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/01_Transistor-controlled_welding_power_supply/MDA-8000B_MDA-4000B_MDA-1000B/MDA-8000B_JP (3).png")
若使用標準型和雙通道型的晶體管式電源焊接的話會像圖1會出現→方向的電流，因為帕爾帖效應（極性效應），不管哪一邊的電極對熱產生偏移，+側和-側的直徑會變得不一樣，電極的消耗也會變得激烈。
相較之下，極性切換型的晶體管式電源焊接的電流會像圖2的箭頭方向一樣雙向流動，就算因帕爾帖效應（極性效應）而產生熱，兩電極相互交換，可獲得較均勻的焊接效果。

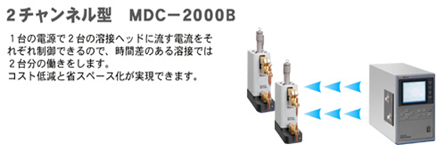

▶ 雙通道型MD-C2000B
.png "proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/01_Transistor-controlled_welding_power_supply/MDA-8000B_MDA-4000B_MDA-1000B/MDA-8000B_JP (4).png")
因為一台電源可與兩個接頭連接來控制電流，兩台機器進行時間差焊接，降低了成本並實現了小型化。
▶ 規格
|
型號 |
MD-A8000B |
MD-A4000B |
MD-A1000B |
|
|
類型 |
標準型 |
|||
|
輸入電源電壓 |
單相AC100V～120V 或是 單相AC200V～240V 50/60Hz |
|||
|
最大消耗功率 |
350W |
300W |
300W |
|
|
最大焊接電流 |
9990A |
5000A |
1500A |
|
|
最大焊接電壓 |
30V |
|||
|
控制方式 |
定電流控制方式/定電壓控制方式/定電流・定電壓控制方式 |
|||
|
計時器設定（31條件） |
初期加壓 |
000～999 (000～999)×10ms |
000～999ms |
|
|
檢測通電 |
0.00～1.00ms |
|||
|
檢測判定時間 |
2ms（固定） |
|||
|
電流緩升 |
0.00～9.99ms（含通電）※1 （含通電1）※2 |
|||
|
通電（1段通電模式）/通電1,2（2段通電模式 |
0.00～9.99ms |
|||
|
冷卻 (只有2段通電模式） |
0.00～9.99ms |
|||
|
電流緩降 |
0.00～9.99ms（含通電）※1 （含通電2）※2 |
|||
|
保存 |
000～999ms |
|||
|
電流設定範圍 |
000～999A (1A單位Min.200A ※3) |
000～999A (1A單位Min.100A ※3) |
000～500A (1A單位Min.50A ※3) |
|
|
0.00～9.99kA(0.01kA單位 Min.0.40kA ※3) |
0.00～5.00kA(0.01kA單位 Min.0.40kA ※3) |
0.00～1.50kA(0.01kA單位 Min.0.30kA ※3) |
||
|
電壓設定範圍 |
0.30～9.99V（0.01V單位） |
|||
|
檢測功能（31條件） |
電流上下限設定 |
000～999A 0.00～9.99kA |
||
|
電壓比較功能（31條件） |
電流上下限設定 |
000～999A 0.00～9.99kA |
||
|
電壓上下限設定 |
0.00～9.99V |
|||
|
電力上下限設定 |
0.00～9.99kW 0.0～99.9kW |
|||
|
螢幕顯示 |
通電1・2（平均電流/平均電壓）、通電1・2（最高峰電流/最高峰電壓）、通電1・2（平均電力/平均阻抗）、電流・電壓・電力・阻抗波形、條件號碼 |
|||
|
外型尺寸（mm） |
172（W）×390（D）×400(H） |
172（W）×390（D）×269（H） |
||
|
重量 |
28kg |
18kg |
15kg |
|
※1 1段通電模式時
※2 2段通電模式時
※3 最小通電電流
※ 規格和外觀可能不會另行通知就做更改，還請您多多見諒。
|
型號 |
MD-B4000B |
MD-B2000B |
MD-C2000B |
|
|
類型 |
極性切換型 |
雙頻道型 |
||
|
輸入電源電壓 |
單相AC100V～120V或是單相AC200V～240V 50/60Hz |
|||
|
最大耗費電力 |
350W |
300W |
||
|
最大焊接電源 |
5000A |
3000A |
||
|
最大焊接電壓 |
30V |
|||
|
控制方式 |
定電流控制方式/定電壓控制方式/定電壓・定電流控制方式 |
|||
|
計時器設定（31條件） |
初期加壓 |
000～999 (000～999)×10ms |
000～999ms |
|
|
檢測通電 |
0.00～1.00ms |
|||
|
檢測判定時間 |
2ms（固定） |
|||
|
電流緩升 |
0.00～9.99ms（含通電）※4 （含通電2）※5 |
|||
|
通電（1段通電模式）/通電1,2（2段通電模式 |
0.00～9.99ms |
|||
|
冷卻（只有2段通電模式） |
0.00～9.99ms |
|||
|
電流緩降 |
0.00～9.99ms（含通電）※4 （含通電1）※5 |
|||
|
保持 |
000～999ms |
|||
|
電流設定範圍 |
000～999A（1A單位 Min.100A ※6） |
000～999A（1A單位 Min.50A ※6） |
||
|
0.00～5.00kA（0．01kA單位 Min.0.40kA ※6） |
0.00～3.00kA（0.01kA單位 Min.0.60kA ※6） |
|||
|
電壓設定範圍 |
0.00～9.99V（0.01V單位 Min.0.30V ※7） |
|||
|
檢測功能（31條件） |
電流上下限設定 |
000～999A 0.00～9.99kA |
||
|
計時器功能（31條件） |
電流上下限設定 |
000～999A 0.00～9.99kA |
||
|
電壓上下限設定 |
0.00～9.99V |
|||
|
電壓上下限設定 |
0.00～9.99kW 0.0～99.9kW |
|||
|
螢幕顯示 |
通電1・2（平均電流/平均電壓）、通電1・2（最高峰電流/最高峰電壓）、通電1・2（平均電力/平均阻抗）、電流・電壓・電力・阻抗波形、條件號碼 |
|||
|
外型尺寸（mm） |
172(W)×390(D)×400(H) |
172（W）×390（D）×269（H） |
||
|
重量 |
28kg |
18kg |
||
※4 1段通電模式時
※5 2段通電模式時
※6 最小通電電流
※7 最低電壓
※ 規格和外觀可能不會另行通知就做更改，還請您多多見諒。
▶ 產品的外觀及尺寸 （單位：mm）

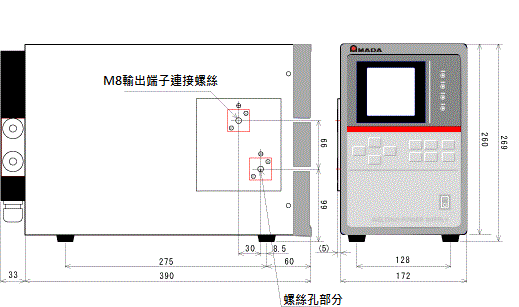

◆ MD-A4000B MD-A1000B MD-B2000B MD-C2000B

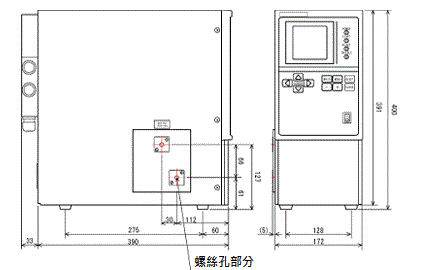

- ◆ MD-A8000B MD-B4000B
