ML-2550A ML-2551A
ML-2552A ML-2650B
ML-2651B

 豐富的功能及高雷射能量,實現快速、高品質的焊接!

市面上有販售雷射機的消耗品(例如:勵起燈管)。若有出現需更換的情形,請您向本公司或是代理商購買。


 ▶  產品特色

1.由於雷射焊接為非接觸式的焊接,有不會使加工物因加壓而變形、熱影響區小等優點。

2.全系列機種皆配有即時能量閉環回饋功能。

3.依最理想的雷射功率波形,可達成高品質、高穩定性的優點。

4.因使用光纖光學系統,容易FA化。

5. 實現了超精密點焊以及高速縫焊,高達500pps的高頻率最適合高速縫焊(幾近連續)以及密封焊接。

6.最大對應時間4分歧可提高生產效率。

7. 透過分離式控制台能遠距離控制設備,提高操作性並優化空間佈局。





 ▶ 即時能量閉環回饋功能

隨機抽取雷射輸出功率,將抽取出的輸出功率與波形做比較,進行即時功率反饋。

透過雷射二極體的功率,讓所設定的波形再次顯示,得到最理想的雷射輸出波形。



       proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2050A_ML-2051A_ML-2150A/ML-2050A_JP (5).png





 ▶ 變形鏡

可以消除因分歧平衡面造成雷射能量的損耗,提高分歧平衡質量。



      proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2050A_ML-2051A_ML-2150A/ML-2050A_JP (6).png

 ▶ 控制波形功能

以3段波形為基本的FIX模式,另搭載可表現出複雜波形的FLEX模式。

       proimages/01_Laser_Welders/01_Fiber_Laser_Welder/ML-6700B/ML-6700B_JP_(1).png



 ▶ 電源監控功能

雷射能源(J)和平均輸出功率(w)都會顯示在螢幕上。事先設定任一個能量值,若無法達到所設定的其能量值時,則會顯示異常信號,可明確執行品質管理。

       proimages/01_Laser_Welders/01_Fiber_Laser_Welder/ML-6700B/ML-6700B_JP_(2).png



 ▶ 控制台

通過分離式控制台能遠距離控制設備,提高操作性並優化空間佈局。

可利用外部通訊的功能,將雷射配置的條件和監控數值等數據資料彙整。



                                                                                                proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2550A_ML-2551A_ML-2552A_ML-2650B_ML-2651B/ML-2550A_JP (4).png



 ▶ 無縫焊接

可使縫焊後的痕跡及圓周焊接時重複的部分可以完美的融合。



                proimages/01_Laser_Welders/01_Fiber_Laser_Welder/ML-6900Series/ML-6900_JP (6).png

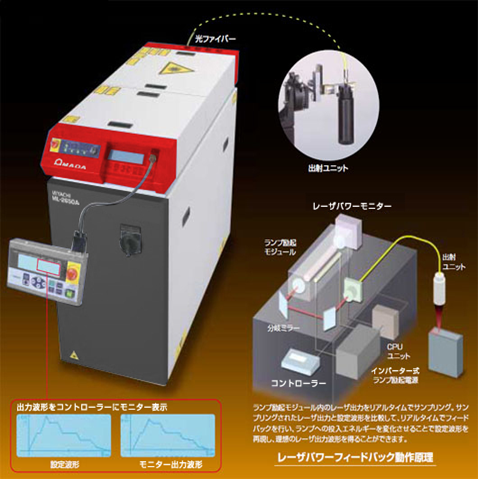

 ▶ 即時能量閉環回饋功能

即時能量閉環回饋的功能,可適用於各種材質。高品質、快速焊接,可維持焊接的穩定性。



proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2550A_ML-2551A_ML-2552A_ML-2650B_ML-2651B/ML-2550A_JP (7).png



 ▶ 可直接輸入想要輸出的功率

即時能量閉環回饋功能可準確地達到所設定的雷射功率,輸出的功率和波形會顯示在螢幕上。



  • proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2550A_ML-2551A_ML-2552A_ML-2650B_ML-2651B/ML-2550A_JP (10).png



 ▶ 自動修正投射的光能量

光劣化、透鏡發熱現象等影響雷射功率變動因素也會被光能量即時自動修正,所以不需要再變更設定。



 ▶ 雷射的能量和所設定波形相同

因可以得到與第一次設定相同波形的雷射,所以焊接前不必打空檔。



 ▶ 無功率耗損,高效率分歧平衡

新型的變形鏡,不會造成雷射能量的耗損,提高分歧平衡質量。光纖最大為通過時間4分歧(選配),也可從後面拉出來。



proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2550A_ML-2551A_ML-2552A_ML-2650B_ML-2651B/ML-2550A_JP (11).png



 ▶ 追求操作方便的介面

 外接進行的焊接也可以使用控制台做更改與操作。如需要的話,也可以從機器上取下在手邊操作。
     ●條件設定數:32條件

      proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2550A_ML-2551A_ML-2552A_ML-2650B_ML-2651B/ML-2550A_JP (12).png

 ▶ 更優秀的控制波形功能

可設定每種材質最適合的焊接條件,消除龜裂現象與氣孔缺陷使焊接的品質更進一步。

      proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2550A_ML-2551A_ML-2552A_ML-2650B_ML-2651B/ML-2550A_JP (13).png



 ▶ 實現快速、高品質的焊接

實現了超精密點焊以及高速縫焊,高達500pps的高頻率最適合應用在高速縫焊(幾近連續)以及密封焊接。
使縫焊後的痕跡及圓周焊接時重複的部分可以完美的融合。



proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2550A_ML-2551A_ML-2552A_ML-2650B_ML-2651B/ML-2550A_JP (10).png









▶ 操作部分-控制台

分離式控制台,可以從主機上取下放置於手邊操作,另外ML-2600系列配置大型彩色液晶螢幕,操作起來更方便。




型號

ML-2550A

ML-2551A

ML-2552A

ML-2650B

ML-2651B

發振波長

1064nm

最大額定輸出

400W

300W

300W1

600W

500W

最大輸出能量

80 J/P (脈衝 10ms)

50 J/P (脈衝 10ms)

20 J/P (脈衝 4ms)

100 J/P (脈衝 10ms)

80 J/P (脈衝 10ms)

脈衝寬度

0.3~100.0 ms (0.1 ms單位)

0.25~5.00 ms (0.05 ms單位):設定切換

脈衝頻率

1~500pps

條件設定數

32

計數器

總計數器

9

合格品計數器

9

光纖分歧數

最大四分歧  (選配)

外部通信功能

RS-485

輸入電源

3, 200, 240, 380, 400 V AC±10%, 50/60Hz
3
, 220 V AC+10%-15%, 50/60Hz (Tap switching)

冷卻方式

水冷:壓力:294kPa (3kgf/cm²以下  壓力差:98~294kPa (1~3 kgf/cm²)

水溫:5~35℃  流量:30℃時16L / min35℃時25L/min

接管內徑:15mm



水溫:5~35℃  流量:25℃時25L / min32℃時55L/min

接管內徑:19mm

尺寸

530(W) X 1,347(D) X 1,170(H)mm

550(W) X 1,780(D) X 1,200(H)mm

重量

400kgAC200/220V/240V

450kgAC380/400V

540kg







振幅設定範圍0.5~15.0ms,最大輸出為1.5W。若在設定範圍之外,最大輸出則為250W

規格和外觀可能不會另行通知就做更改,還請您多多見諒


 ▶

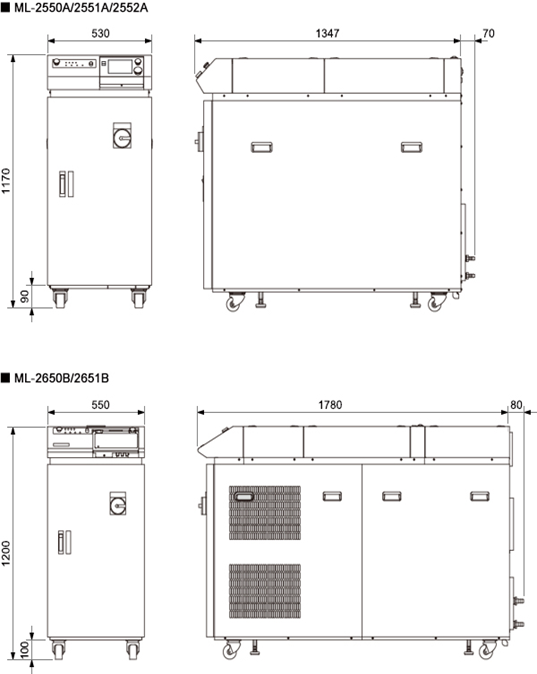

 產品的外觀及尺寸 (單位:mm)



proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2550A_ML-2551A_ML-2552A_ML-2650B_ML-2651B/ML-2550A_JP (14).png




proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2550A_ML-2551A_ML-2552A_ML-2650B_ML-2651B/ML-2550A-14.png proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2550A_ML-2551A_ML-2552A_ML-2650B_ML-2651B/ML-2550A-15.png proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2550A_ML-2551A_ML-2552A_ML-2650B_ML-2651B/ML-2550A-16.png

火星塞

萬向接頭 光連接器
proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2550A_ML-2551A_ML-2552A_ML-2650B_ML-2651B/ML-2550A-17.png proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2550A_ML-2551A_ML-2552A_ML-2650B_ML-2651B/ML-2550A-18.png proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2550A_ML-2551A_ML-2552A_ML-2650B_ML-2651B/ML-2550A-19.png
馬達鐵芯 變壓器鐵芯 變壓器鐵芯
proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2550A_ML-2551A_ML-2552A_ML-2650B_ML-2651B/ML-2550A-20.png proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2550A_ML-2551A_ML-2552A_ML-2650B_ML-2651B/ML-2550A-21.png proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2550A_ML-2551A_ML-2552A_ML-2650B_ML-2651B/ML-2550A-22.png proimages/01_Laser_Welders/03_YAG_Laser_Welder/ML-2550A_ML-2551A_ML-2552A_ML-2650B_ML-2651B/ML-2550A-23.png
            鈦金屬物體            排氣閥            馬達            鋰電池
