雷射雕刻機產品特色

1.搭載電腦用的應用程式【LMDraw】

可以在windows上作業，操作簡單。

可以在大型作圖畫面上、製作及登錄打標數據。

主要的功能為圖形的移動、旋轉、複製、放大、縮小、壓縮、逆方向打標、儲存讀取DXF形式文件、條碼、二條維碼、數據條碼、剖面線等等。

2.實現快速打標（500文字 / 秒）。

3.自動備份功能（可指定時間、操作次數，將數據資料自動備份）。

4.設定多條件的登錄，選配最大可設定1023個條件。

5.透過選配的通信機能（RS-232C），可導入生產線。

6.最大輸出功率為7W。

7.加工範圍為□100mm

8.採用冷風散熱方式。

9.適用於CE認證標誌。

▶ LD的激發方式

提升雷射的發光效率，和光激發相比，實現低耗能、高穩定性。

proimages/02_Laser_Markers/04_7W_YVO4_Laser_Marker/ML-7112AH/ML-7112AH_JP (2).png

▶ 光線引導功能

通知作業開始位置和加工範圍的功能。

proimages/02_Laser_Markers/04_7W_YVO4_Laser_Marker/ML-7112AH/ML-7112AH_JP (3).png

▶ 完全冷風散熱方式

因利用風扇來冷卻，所以不需要冷卻水和過濾器。

▶ LMDraw

簡單的操作介面中二維條碼標準配備等各種功能。

proimages/02_Laser_Markers/04_7W_YVO4_Laser_Marker/ML-7112AH/ML-7112AH_JP (5).png

▶ 多模光纖

可應用於氧化打標等大範圍上。

▶ 不需要保養及維修

因不需要LD之外的消耗品，所以不需要維修。

▶ 自動備份的功能

可指定時間、操作次數、過程，將數據資料自動備份。

▶ fθ透鏡一覽表

※1 運算上的理論值，和位置準確度不同。

※2 運算上的理論值，請實際打標後再確認數值。

▶ 規格

型號	ML-7112AH
雷射類型	YVO₄雷射
發振波長	1,064nm
光束品質	M2 < 2.0
最大輸出	7W(CW模式時)
發振型態	Q開關發振和CW(連續波)發振
Q開關頻率	0.1～199.9kHz
定位導向光	內置紅色可視雷射　660nm　階級3R雷射
外部通信端子	USB1.1（全速）、RS-232C（選配）、輕巧的記憶卡
與接頭之間的電線長	3m（固定）
冷卻方式	完全冷風散熱方式
輸入電源電壓	單相AC100～240V -10%/+6%（自動切換） 50/60Hz
消耗電力	0.37kW以下
打標程式(對應PC) ※1	LMDraw6 • Windows XP 32bit 日文版/ 英文版（SP3） • Windows Vista Business 32bit日文版/ 英文版（SP2） • Windows 7 Professional 32bit/64bit日文版/ 英文版（SP1） • Windows 8 32bit/64bit日文版/ 英文版 • Windows 8.1 32bit/64bit日文版/ 英文版
字型	True Type字型、DIN30640、JIS Z 8905、JIS Z 8904、JIS Z 8903、OCR-A、OCR-B等
打字種類	羅馬拼音 (大小寫)、數字、符號、日文平假名、片假名、漢字
對應文件格式	DXF(對應AutoCAD LT 2004)、BMP、JPEG、GIF、TIFF
編碼種類 ※2	CODE39、CODE128、ITF、二條維碼(正方形、長方形)、QR碼、格式QR碼
周圍溫度	5～35℃（不會結露、結冰）
周圍溫度	40～80%RH（不會結露、結冰）
重量	<控制部分>30kg <接頭部分>9.5kg

※1 Windows：美國微軟公司商品 (登陸商標)。

※2 Data Matrix：美國IDMatrix公司、QR碼：(股) DENSO WAVE是各公司的商品 (登陸商標)。
※ 規格和外觀可能不會另行通知就做更改，還請您多多見諒。

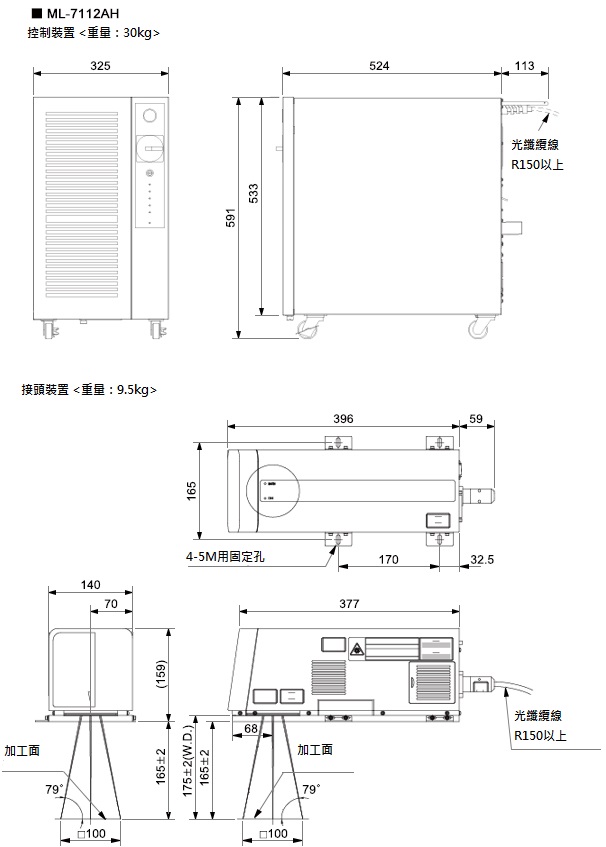

▶ 產品的外觀及尺寸（單位：mm）

proimages/02_Laser_Markers/04_7W_YVO4_Laser_Marker/ML-7112AH/ML7112AHAI_ch.jpg
