ML-7320DL-3D

ML-7350DL-3D

廣受好評的光纖式雷射加工機系列中,配置了3次元功能!

可改變Z軸,達成段差面、傾斜面及圓筒面打標,實現高品質的加工



ML-7320DL-3D / 7350DL-3D為完全風冷散熱方式的光纖式雷射加工機。最適合在金屬零件、樹脂零件等小零件上進行不鏽鋼材黑色打標深雕加工、鋁材深雕加工、其他還有將鍍層剝離等。

新採用了Z軸可變的Fθ透镜設計,通過改變焦點位置可進行段差面、傾斜面及圓筒面打標。另外配置了distance-pointer功能,確定焦點更加方便快速。電源監控功能,保證加工品質!

光纖式雷射機共通的卓越發振效率、高光束品質且操作容易的雷射加工機登場!



 產品特色

1.採用了Z軸可變的Fθ透镜設計,通過改變焦點位置可進行段差面、傾斜面及圓筒面打標。

2.有三種透鏡可以選擇(加工範圍:□300mm 或 □200mm 或 □120mm)。

3.配有最大為50W的光纖雷射發振器,可快速進行鋁材深雕加工、不鏽鋼材黑色打標。

4.頻率為200k Hz,可快速將辨識度高的樹脂材料進行打標。

5.有25種波形可以選擇,可以改變最高值及脈衝寬度。

6.配置了distance-pointer功能,確定焦點讓作業更加快速、方便。

7.配置了電源監控裝置,可對雷射功率進行監控,維持加工品質。

8.最新的雷射打標系統「LMDraw6」,可和之前的機種互換、變換數據資料,輕鬆地完成資料轉移。

9.採用冷風散熱方式。

10.使用壽命較長的LD,可以減少維修成本。

11.卓越的發振效率,降低了耗電量及使用成本。

12.使用可承受環境性強化構造的IP67、IPXXG。





  光纖雷射

高光束品質及高能源轉換效率,達成超精細且低耗能的加工作業。



      proimages/02_Laser_Markers/02_3D_Fiber_Laser_Marker/ML-7320DL-3D_ML-7350DL-3D/ML-7320DL-3D-1.png

  3次元功能

Z軸可變的Fθ透镜設計,透過改變焦點位置可進行段差面、傾斜面及圓筒面打標,達成高品質的加工作業。





  光線引導功能

通知作業開始位置和加工範圍的功能。



      proimages/02_Laser_Markers/02_3D_Fiber_Laser_Marker/ML-7320DL-3D_ML-7350DL-3D/ML-7320DL-3D-2.png



  LMDraw-3D

3次元光纖式雷射加工機用的軟體,增加可以改變Z軸的功能。




  多模光纖

可應用於氧化打標等大範圍上。



 不需要保養及維修

因不需要LD之外的消耗品,所以不需要維修。



  搭載的雷射打標系統「LMDraw6」!

可以改變Z軸的最新型打標機「LMDraw6」!可以自由描繪圖案及文字、二條維碼,可以利用雷射來完成雕刻。
另外,可與之前的機種互換、變換數據資料,輕鬆完成資料轉移。



proimages/02_Laser_Markers/02_3D_Fiber_Laser_Marker/ML-7320DL-3D_ML-7350DL-3D/ML-7320DL-3D_JP (6).png

 ▶ 用途

機械零件、工具、電子零件、電裝零件、樹脂零件、醫療零件以及鋁和SUS的雕刻和加工、剪裁、打孔加工等。



 ▶ 加工(打標)範圍

透鏡類型mm

120

200

300

掃描方式

檢流計掃描

加工範圍mm ※1

□120
最寬部分 130

□200

□300
最寬部分 330

標準動作距離mm

140

285

345

Z軸可變範圍mm

52

100

52

位置分辨能力μm ※2

2

3

5

打標速度mm/s ※3

0.014000


                                                   ※1
 120mm300mmZ=-26mm,範圍則變為□130mm或是330mm。 (請見下圖)

                                                   2 運算上的理論,和位置準確度不同。

                                                   3 運算上的理論,請實際打標後再確認數另外,進行打標時Z方向的速度限制為380mm/s以下



proimages/02_Laser_Markers/02_3D_Fiber_Laser_Marker/ML-7320DL-3D_ML-7350DL-3D/ML-7320DL-3D_JP (8).png




 ▶ 規格

型號

ML-7320DL-3D

ML-7350DL-3D

雷射類型

Yb光纖雷射

發振波長

1,055nm1,070nm

光束品質

M2 < 2.0

最大輸出

20W (発振器輸出)

50W (発振器輸出)

發振型態

脈衝發振

脈衝頻率

20k200kHz

50k200kHz

雷射筆

置紅色可視雷射650nm 階級1雷射輸出0.3mW以下

定位導向光

置紅色可視雷射 660nm 階級1雷射輸出0.3mW以下

打標速度

400字 文字高度1mm

接頭規格

□120mm□200mm□300mm類型 (購買時可選擇

外部通信端子

USB1.1(全速)、RS-232C輕巧的記憶卡

與接頭之間的電線長

3m (固定)

冷卻方式

完全冷風散熱方式

輸入電源電壓

單相AC100240V自動切換 50/60Hz

消耗電力

0.30kW以下

0.36kW以下

打標程式(對應PC) ※1

LMDraw6-3D
• Windows XP 32bit
日文版/ 英文版SP3
• Windows Vista Business 32bit
日文版/ 英文版SP2
• Windows 7 Professional 32bit/64bit
日文版/ 英文版SP1
• Windows 8 32bit/64bit
日文版/ 英文版
• Windows 8.1 32bit/64bit
日文版/ 英文版

字型

True Type字型DIN30640JIS Z 8905JIS Z 8904JIS Z 8903OCR-AOCR-B

打字種類

羅馬拼音 (大小寫)數字符號、日文平假名片假名漢字

對應文件格式

DXF (對應AutoCAD LT 2004)BMPJPEGGIFTIFF

編碼種類 ※2

CODE39CODE128ITF、二條維碼 (正方形長方形)QR格式QR

可承受環境變化

國際保護等級的IP67JIS規格 IPXXG ※3

周圍溫度

535℃不會結露、結冰

周圍濕度

4080%RH不會結露、結冰

重量

<控制部分> 26kg <接頭部分14kg


                                                 ※1 Windows:美國微軟公司商品 (登陸商標)

                                                 ※2 Data Matrix:美國IDMatrix公司、QR碼:() DENSO WAVE是各公司的商品 (登陸商)

                                                 ※3 無法保證在所有環境下能耐塵、防水、防油。無法在水中和油上使用。

                                                 ※ 規格和外觀可能不會另行通知就做更改,還請您多多見諒。




 ▶

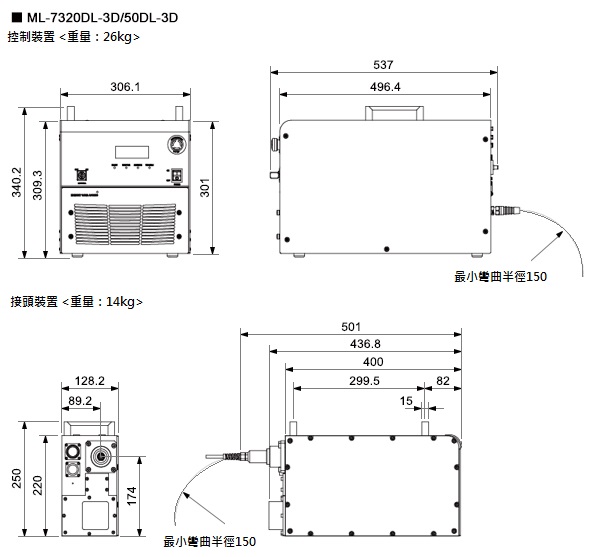

產品的外觀及尺寸 (單位:mm)



proimages/02_Laser_Markers/02_3D_Fiber_Laser_Marker/ML-7320DL-3D_ML-7350DL-3D/ML7320CL-3D_ch.jpg



proimages/02_Laser_Markers/02_3D_Fiber_Laser_Marker/ML-7320DL-3D_ML-7350DL-3D/ML-7320DL-3D_JP (9).png

在有段差面及傾斜面上的打標


proimages/02_Laser_Markers/02_3D_Fiber_Laser_Marker/ML-7320DL-3D_ML-7350DL-3D/ML-7320DL-3D-9.png
圓弧面上的打標


proimages/02_Laser_Markers/02_3D_Fiber_Laser_Marker/ML-7320DL-3D_ML-7350DL-3D/ML-7320DL-3D_JP (11).png
複雜形狀的金屬、樹脂零件上的打標
