MR-130B

細微的溫度控制,可實現高品質的焊錫接合及樹脂加熱加壓!



【脈衝式熱壓焊電源】

為了讓精密焊錫接合、加熱加壓後能得到最適合的溫度的脈衝控制裝置。

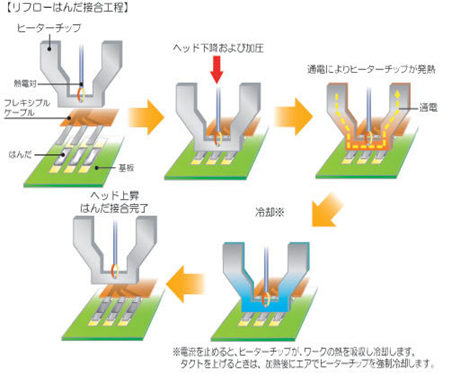

比起在電熱片上裝載熱電偶,因溫度做即時回饋,所以更能正確地顯示正確的波形。銲錫接合、彈性印刷電路板ACF接合、最適合樹脂加熱加壓。

proimages/03_Fine_Spot_Welders/04_Pulsed_Heat_Controller/MR-130B/MR-130B_JP (3).png
proimages/03_Fine_Spot_Welders/04_Pulsed_Heat_Controller/MR-130B/MR-130B_JP (4).png

 ▶ 產品特色

【MR-130B】

電壓器與電源一體化,節省空間。

推薦可與自動機組合且佈局規劃自由度高的分離型變壓器「MR-140A」。



1.以設定的溫度曲線為標準,可針對加熱溫度和時間進行細微的設定。



proimages/03_Fine_Spot_Welders/04_Pulsed_Heat_Controller/MR-130B/MR-130B_JP (5).png

2.可以在大型液晶螢幕上確認設定值、測量值、波形、條件號碼、專案名稱、監測結果等。


proimages/03_Fine_Spot_Welders/04_Pulsed_Heat_Controller/MR-130B/MR-130B_JP (6).png

3.包絡線監測辨別功能:即時將測量溫度用波形表示,辨別最大及最小值的功能。



4.除了舊機的設定時間優先的通電方法,MR-130B增加了溫度優先的功能。若到達設定的溫度,就會依設定的時間進行通電的功能。



5. 增加了兩種設定。不論環境如何都可以維持溫度,能得到再現性較高的IDLE HEAT(待機時間)和讓助焊劑活性化的BASE TEMP(預熱時間)。



6.溫度曲線可以直接在獨立的鍵盤上做設定,考慮使用介面的設定。


proimages/03_Fine_Spot_Welders/04_Pulsed_Heat_Controller/MR-130B/MR-130B_JP (7).png

7.依每次的設定條件,會自動切換成最適合的電壓。



8.每個條件都可以輸入以羅馬拼音和數字為組合的名稱,防止作業程序上的失誤。



9.電熱片:會依據客人的需求製作,形狀的部分則需另外討論。


proimages/03_Fine_Spot_Welders/04_Pulsed_Heat_Controller/MR-130B/MR-130B_JP (8).png

10.脈衝式熱壓焊的接合範例

proimages/03_Fine_Spot_Welders/04_Pulsed_Heat_Controller/MR-130B/MR-130B_JP (9).png



  規格

型號

MR-130B

輸入電源電壓

單相AC180AC264V 50Hz/60Hz

輸入電流斷路器容量

15A

溫度準確度

600℃以下

測量的±6℃ 或是 ±2%較高的一方

超過600℃

測量的±3%

頻率準確度

設定的±1%

顯示範圍

15999℃

溫度設定

BASE

25300℃

PREHEAT

60500℃

REFLOW

60999℃

COOL1

25300℃

POSTHEAT

25999℃

COOL2

25300℃

IDLE

25300℃

時間設定

BASE

0.099.9

RISE1

0.09.9

PREHEAT

0.099.9

RISE2

0.09.9

REFLOW

0.199.9

POSTHEAT

0.099.9

控制加熱速度

基本加熱速度

Fast / Medium / Slow / Very Slow

細微加熱速度

099%

輸出電壓 (1次電壓 240VRMS )

Fast : 3.81V / Medium : 1.90V / Slow : 1.27V / Very Slow : 0.95V

冷卻方式

強制冷風散熱方式

條件設定

操作屏幕 或是 外部控制台 (連接RS-232C / RS-485C)

RS-232C / RS-485C連接器

標準型9 pin D-Sub 連接器・雌 (螺帽:#4-40)

可能溫度設定數量

63

外型尺寸(mm)

254(W)×466(D)×320(H)

重量

27kg

周圍溫度 / 相對溼度

15℃40℃ / 93%以下 (在溫度40℃)


                                                                 外部控制台需要麻煩客人自行準備。



 ▶ 產品的外觀及尺寸 (單位:mm)



◆ MR-130B

proimages/03_Fine_Spot_Welders/04_Pulsed_Heat_Controller/MR-130B/MR-130B_JP (2).png
