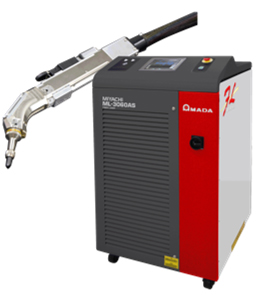

FLW-600MT

600W発振器搭載 proimages/02_Laser_Markers/01_Fiber_Laser_Marker/ML-7323DL_7353DL/icon_new.jpg

省スペース・省エネ型のファイバー
レーザハンディ溶接機

※ 日本国内のみで販売しております。



CWのレーザ出力で滑らかな連続ビードを実現。波形制御機能によりパルス幅を拡げられるため、様々な材質の溶接が可能です。
また、リアルタイムパワーフィードバック機能により加工条件の再現性が向上し、加工が安定するほか、発振効率のアップとチラーが不要なため、消費電力を削減します。
さらに、発振器ミラーやフラッシュランプがないため、ランニングコストの大幅削減が実現できます。



▶ 特長

  • ◆ 従来の600W機レーザと比較し約90%の消費電力削減
  • ◆ 完全空冷方式の発振モジュールを採用によるメンテナンス性向上
  • ◆ リアルタイムパワーフィードバック機能による安定した加工
  • ◆ 任意波形制御機能による高難度溶接への適応性の拡大
  • ◆ 戻り光による発振モジュール焼損を防ぐアイソレーター標準装備 ※1
  • ◆ 軽量で扱いやすいハンディトーチ
  • ◆ 取り回しをシンプルにする無線ヘルメット ※2
  •

  • ※1: 伝送ファイバーの焼損を保護するものではありません。

  • ※2: 欧州仕様(CE)は有線ヘルメットとなります。

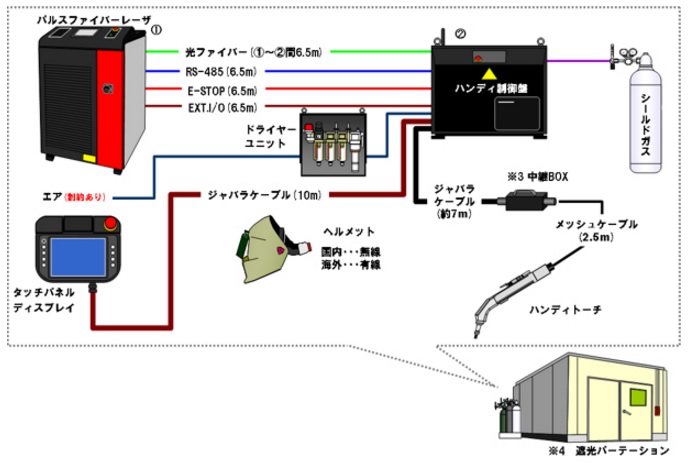

▶ レイアウトブロック図

proimages/01_Laser_Welders/06_Laser_Handy_Welder/FLW-600MT/flw600mtw-1.jpg



※3: 中継BOXが存在する理由

  スパッタ等による保護ケーブル焼損時の交換簡素化

  ❖ 冷却エアとシールドガス2種の送り口を本BOX内で切り替える事で

  ❖ シールドガスがトーチから出る時間を短縮

※4: 遮光パーテーションはオプションとなります





▶ 用途

  •    ❖ 食品加工機構成部品の溶接
  •    ❖ 鉄道関連設備の溶接
  •    ❖ 各種筐体板金の溶接
  •    ❖ 精密板金部品の溶接
  •    ❖ TIG溶接、ロウ付け前仮止め用途 など




▶  【ハンディトーチ】

項目 仕様
タイプ 先端変更タイプ(L型、ストレート型)ウインドウ(保護ガラス)内蔵
(ストレート型はオプション)
質量 460g(L型レンズブロック装着時)
395g(S型レンズブロック装着時)
シールドガス アルゴン・窒素
溶接条件 90種類の中から手動選択
付属品 ① テーブルトーチスタンド:1個
② 保護手袋(革製):1セット
③ 保護手袋(導電性繊維製):5セット
④ ウインドウ(φ12×厚さ2mm):10枚
⑤ ノズル(カーボン製 外径φ7×内径φ5×長さ20mm):50個
⑥ ノズル(カーボン製 外径φ7×内径φ5×長さ12mm):10個
⑦ 防塵マスク:20枚
⑧ 簡易クリーンブース:1式

                          注) チタン、銅など、レーザ光に対して反射率の高いワークは溶接しないでください。
                          強い反射光による火傷の恐れがあります。



 【発振器:ML-3060AS】

項目 仕様
発振器 最大定格出力
(発振器出力)
REPEATモード 600W
CWモード 550W
最大ピークパワー
(発振器出力)
REPEATモード 最大:5.500kW
最低(パワーフィードバックON):1.000kW
最低(パワーフィードバックOFF):600W
CWモード 最大:550W
最低(パワーフィードバックON):100W
最低(パワーフィードバックOFF):60W
パルス幅 REPEATモード 標準:0.2~50.00ms (0.1ms ステップ)[エネルギー(J)]×[繰り返し(pps)]= 600W 以下
ただし、パルスエネルギーは60J 以下、DUTY は50%以下
注意:1.200kW 以上の出力波形を使用する場合、平均出力が600W 以下に保たれるように、pps の値の入力が制限され、結果として、DUTY 比は50%よりも小さな値になります。
同様に、SHOT 数が1 の波形を出力した場合も平均出力を600W 以下に保つため、一定時間、準備完了信号が自動的にOFFになり、次のレーザスタートを受け付けません。
CWモード 標準:0.1~1000.0s(0.1s ステップ)
パルス繰り返し数/変調繰り返し数 1~1000pps(REPEAT モード)
変調機能 1~5000Hz(正弦波、三角波、矩形波)(CW モード)
発振波長 1070±3nm
安全シャッター 開閉センサー付き
位置決めガイド光 赤色可視レーザ内蔵
反射光防止 反射光センサー内蔵
出力安定度 ±2%@600W/4 時間(温度一定)
電源 供給電源 入力電源 単相AC200~240V(+10%/-15%)
周波数 50/60Hz
最大入力電流 23A(200V)、21A(220V)、19A(240V)
最大皮相電力 3.8kVA
消費電力 最大 3.5kW
待機時 0.2kW
ブレーカ容量 30A
外形寸法 750(W)×750(D)×1250(H)mm
質量 250kg以下
