直流點焊接・熔融用　ISB-600A

ISB-600A 直流點焊接・熔融用



ISB-600A

 可對應多種焊接條件和控制方式！


專案報價


 ▶ 產品特色

1.配有中斷功能：從外部輸入電極的位移量，使通電停止，能夠進行穩定的熱壓焊接。使用中斷功能可避免焊接過度變形以及過度加熱從而得到連續、穩定的焊接效果。通過位移監測儀預先設定理想的變形量，焊接過程中一但實際變形量達到設定值會輸出信號，通電被終止，焊接結束。


proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/02_DC_inverter-controlled_welding_power_supply/ISB-600A/ISB-600A_JP (2).png

2.有六種控制方式：可選擇「初級定電流有效值」、「次級定電流有效值」、「次級定功率有效值」、「初級定電流峰值」、「次級定電壓有效值」、「定相位」，實現了穩定的焊接品質。



3.可選擇三種監測功能，功率、電流、電壓。

4.具有四種保護功能：過電流監測功能、無通電監測功能、溫度異常監測功能、自我診斷功能。

5.可選擇通電時間的單位，進行ms、週期等各種設定。



 ▶ 規格



型號

ISB-600A-00-00

輸入電源電壓 (出貨時固定)

3相AC200～240V (50/60Hz)±10%

最大輸出電流

600A (3%)

條件數

255

輸出功率頻率

1kHz

控制方式 (255條件)

1次定電流有效值控制 / 2次定電流有效值控制 / 2次定電力有效值控制 / 1次定電流高峰值控制 / 2次定電壓有效值控制 / 定位相控制

計時器設定範圍 (255條件)



Ms模式　cycle模式

SQUEEZE DELAY

0000～9999ms　000～999cyc

SQUEEZE

0000～9999ms　000～999cyc

UP SLOPE 1,2,3

000～400ms　00～20cyc

WELD 1,2,3

000～600ms　00～30cyc

DOWN SLOPE 1,2,3

000～400ms　00～20cyc

COOL 1,2

000～999ms　00～99cyc

HOLD

00000～20000ms　000～999cyc

OFF ※1

0或是0010～9990ms　00～99cyc

變壓器匝數比 (255條件)

1.0～199.9

脈衝設定 (255條件)

01～19

燈管設定 (255條件)

2系統

設定範圍 (255條件) (1) 定電流控制※2　(2) 定電力控制 (3) 定電壓控制 (4) 定位相控制

(1) 02.0～20.0kA (2) 02.0～20.0kW

(3) 0.20～9.99V (4) 10.0～99.9%

電流監測 (255條件)

HIGH 00.0～99.9kA / LOW 00.0～99.9kA

電力監測 (255條件)

HIGH 00.0～99.9kW / LOW 00.0～99.9kW

電壓監測 (255條件)

HIGH 0.00～9.99V / LOW 0.00～9.99V

脈衝寬度監測 (255條件)

HIGH 10～100%

保護功能

過電流

保險絲325A

無通電

發生以下情形會停止通電：

a.在2次定電流有效值控制、2次定電力有效值控制、或是定位相控制時無法檢測出2次電流。
b.在1次定電流有效控制、或是1次定電流高峰值控制時無法檢測出1次電流。

無電壓

在2次定電壓有效控制或是2次定電力有效值控制，無法檢測出2次電壓時會停止通電。

溫度

檢測出變壓器電源部分和焊接變壓器異常發熱

自我診斷

判斷條件設定等設定數據

重量

31kg



                                                       ※1 OFF / 開放時間為0時，則停止反覆進行。

                                                       ※2 若焊接電流的設定範圍在1次定電流的情況下，1次電流的換算值為600A以下。

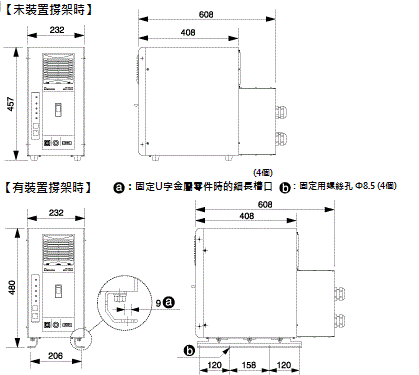

 ▶  產品的外觀及尺寸 （單位：mm）

  •      ◆  ISB-600A



proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/02_DC_inverter-controlled_welding_power_supply/ISB-600A/ISB-600A_ch.gif




 ▶ 變壓參數





ISB-600A用焊接變壓器

型號

ITE-1500A3

SIT-F241-HC

輸入電源電壓

AC220V

AC220V

定額容量

47.4kVA（50％）

75kVA（50％）

定額1次電壓

300V

300V

無負載2次電壓

13V/15V

12.5V

最大輸出電流 (最大使用率)

10000A（5％）

12000A（5％）

冷卻方式

強制冷風散熱方式

水冷專用

使用環境溫度

5～40℃

尺寸（mm）※1 / 重量

217.5（W） × 490（D） × 278（H）/46.5kg

240（W） × 480（D） × 180（H）/35kg



                                                     ※1　不含背面的突起物
